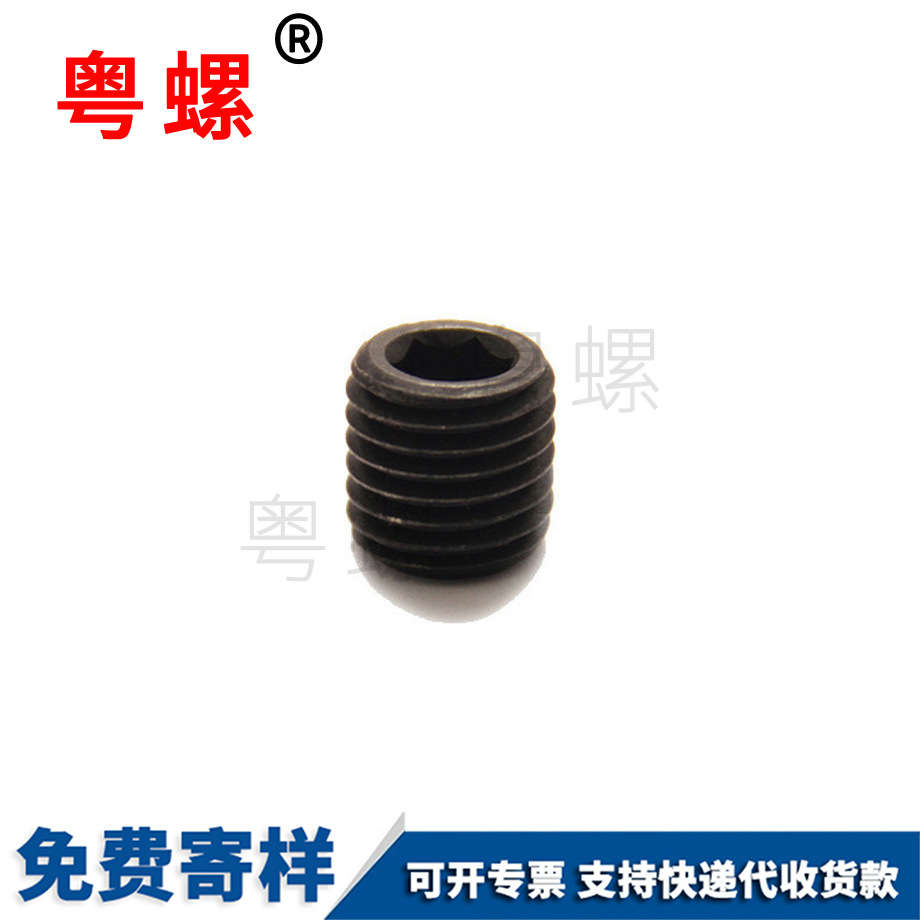

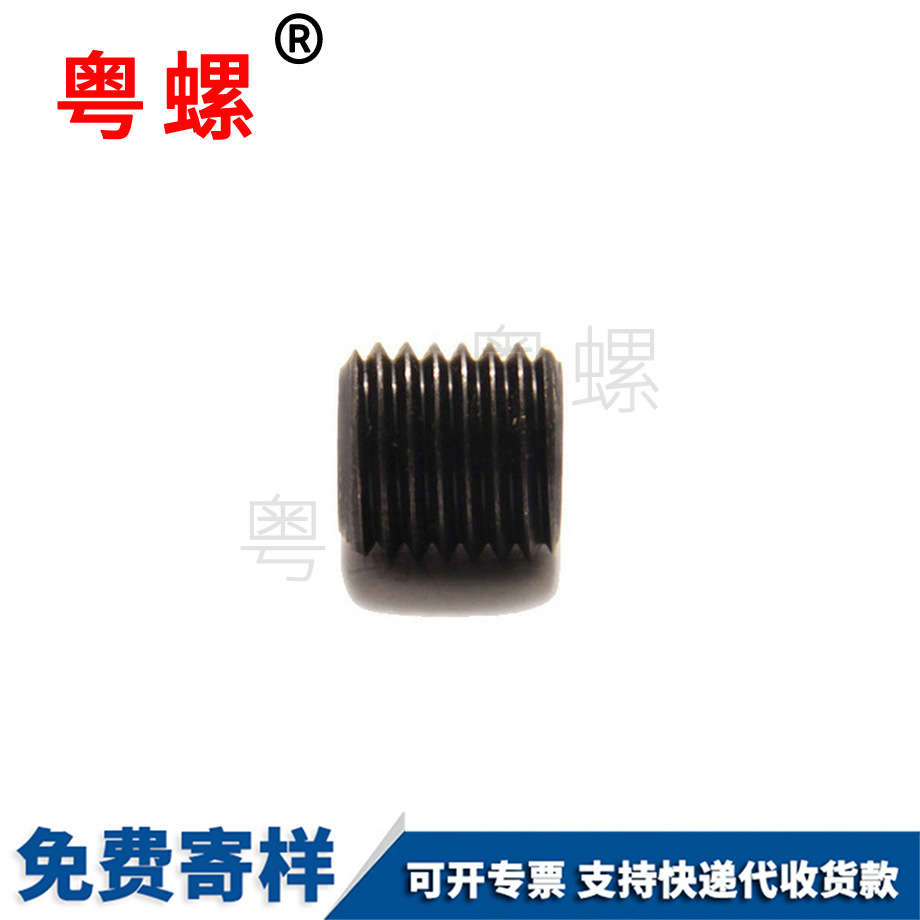

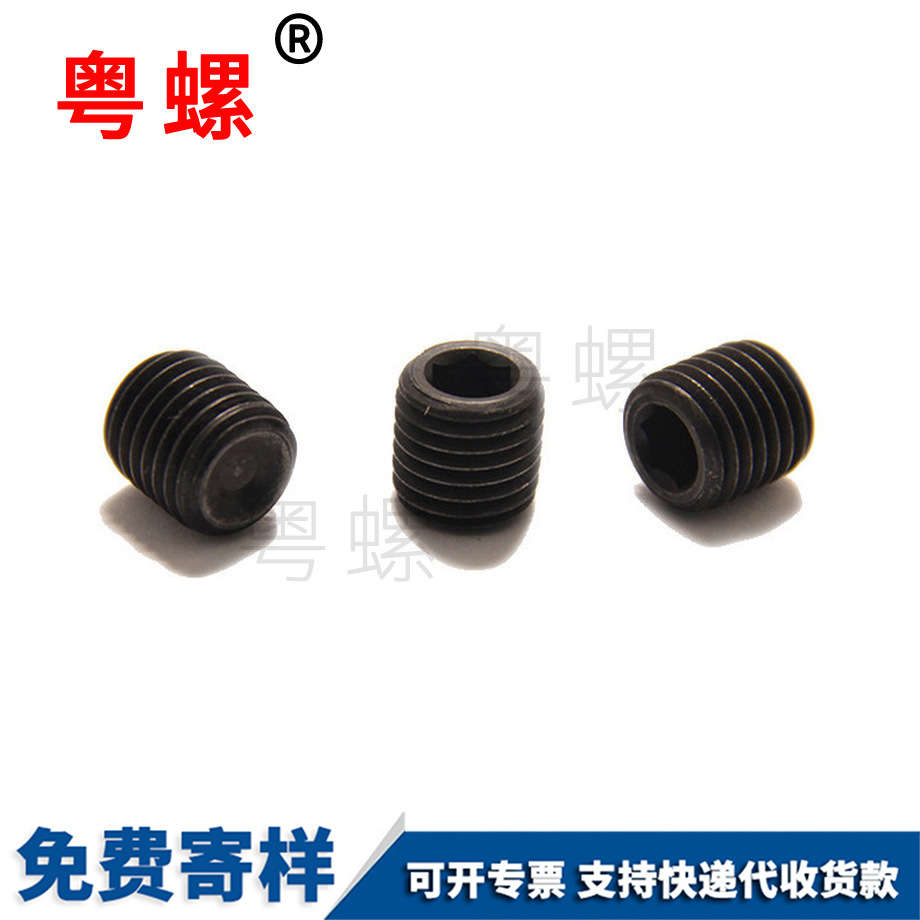

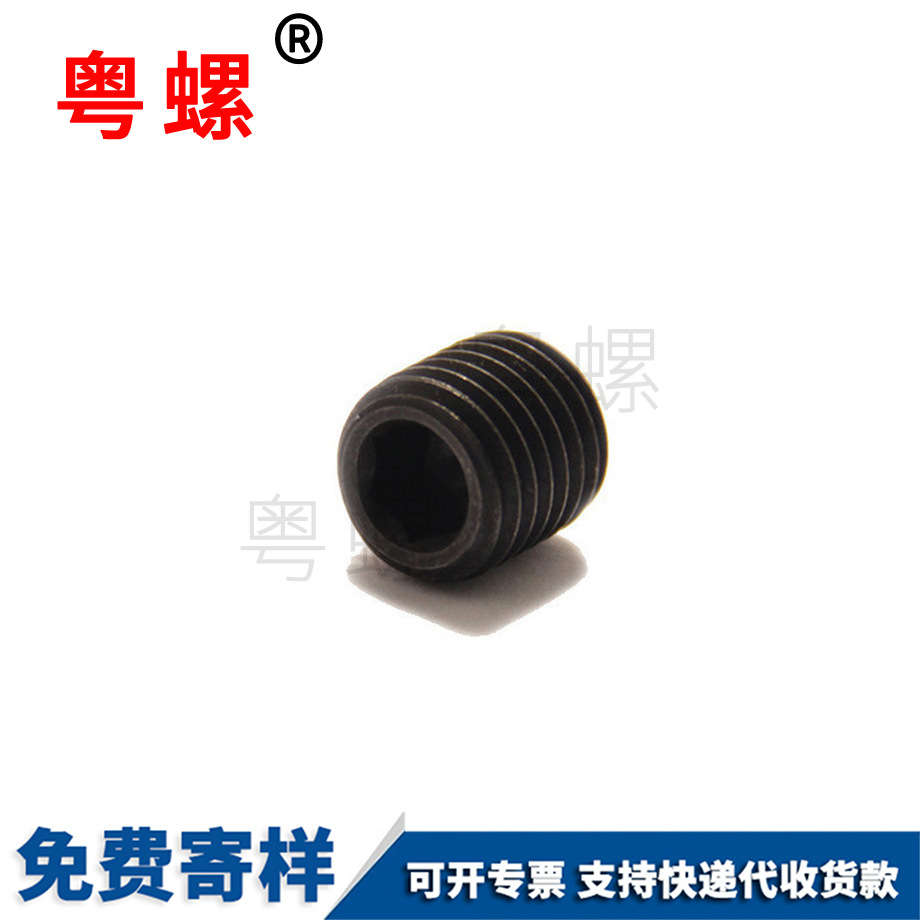

凈水器凹端機米螺絲 緊定螺絲 M5 M6 M8 M10

高強度螺栓連接具有施工簡單、受力性能好、可拆換、耐疲勞、以及在動力荷載作用下不致松動等優點，是很有發展前途的連接方法。 高強度螺栓是用特制的扳手上緊螺帽，使螺栓產生巨大而又受控制的預拉力，通過螺帽和墊板，對被連接件也產生了同樣大小的預壓力。在預壓力作用下，沿被連接件表面就會產生較大的摩擦力，顯然，只要軸力小于此摩擦力，構件便不會滑移，連接就不會受到破壞，這就是高強度螺栓連接的原理。 高強度螺栓連接是靠連接件接觸面間的摩擦力來阻止其相互滑移的，為使接觸面有足夠的摩擦力，就必須提高構件的夾緊力和增大構件接觸面的摩擦系數。構件間的夾緊力是靠對螺栓施加預拉力來實現的，所以螺栓必須采用高強度鋼制造，這也就是稱為高強度螺栓連接的原因。 高強度螺栓連接中，摩擦系數的大小對承載力的影響很大。試驗表明，摩擦系數主要受接觸面的形式和構件的材質影響。為了增大接觸面的摩擦系數，施工時常采用應噴砂、用鋼絲刷清理等方法對連接范圍內構件接觸面進行處理。

自攻螺釘是于1914年大批引入工業的。最早的設計（基本上是模仿木螺釘）是一種用淬硬鋼制成的，末端為A型的螺紋成形螺釘，主要應用于連接供熱和通風系統的薄板金屬通道。因此也被稱為：“薄板金屬螺釘”。 到了20世紀20年代末，隨著市場的拓寬和新的應用，強調新的設計，廣泛提高了其應用性能。下面介紹自攻螺釘在40年發展中的四個不同階段：螺紋成形自攻螺釘，螺紋切削自攻螺釘，螺紋輾制自攻螺釘和自鉆自攻螺釘。 1．普通自攻螺釘（螺紋成形自攻螺釘） 普通自攻螺釘是早期薄板金屬螺釘?shù)闹苯赢a(chǎn)物。原理是：當把它擰入預制孔里時，通過緊靠著孔周圍材料的移位，以及把材料推入螺紋之間的空隙，進而形成與螺釘相連接的內螺紋。 2．自切自攻螺釘（螺紋切削自攻螺釘） 由于普通自攻螺釘螺紋成形只有在相當薄．而且韌性好的材料上才能方便實現。研制把自攻螺釘的用途擴大到較厚截面和較硬、較脆及其他變形能力差的材料。這樣就研制出了自切自攻螺釘：在螺釘桿部末端加工出切削凹槽或刃口。當把這種螺釘擰入預制孔里時，螺釘就起到絲錐的作用，實際切削出與自身連接的螺紋。 3．自擠自攻螺釘（螺紋輾制自攻螺釘） 20世紀50年代初，緊固件工程師們開始認識到自攻螺釘具有“結構性”的潛在優勢，而不只是承擔輕載荷的附件。這就導致人們研制出一種全新的自攻螺釘螺紋輾制自攻螺釘（自擠自攻螺釘）。根據冷鍛成形絲錐設計原理，人們?yōu)檫@種螺釘專門設計了螺紋和末端，使得螺釘能通過在其螺紋的牙頂上，而不是在整個螺紋的側面，施加間斷的、周期性壓力，從而形成連接的內螺紋。通過集中和限制成形壓力，使緊靠著孔的受壓材料更容易流動和更好地填入（擠入）自攻螺釘螺紋的牙側和牙底。由于擰入的摩擦阻力遠低于普通自攻螺釘，因此，螺紋輾制自攻螺釘（自擠自攻螺釘）能夠擰入較厚的截面。同時具有較好的擰人控制和緊固扭矩，而且極大地改善了連接強度和整體牢固性。這種自攻螺釘的工程標準規定了材料的選擇、熱處理機械性能和工作性能要嚴格控制。 4．自鉆自攻螺釘（自鉆螺釘） 人們做過統計：在構成總裝配成本的若十項費用中，最高的就包括孔的加工。自攻螺釘在實際應用中，需要加工預制孔。而且為了使預制孔在實際應用中起到良好的效果，必須要把這些孔的尺寸控制在相當嚴格的范圍內。20世紀60年代初，出現了自鉆自攻螺釘。由于不需要加工預制孔，為降低裝配成本向前邁進了一大步。概括來講，自鉆自攻螺釘實現了鉆削、攻絲和緊固的一次作業。 以上這些就是自攻螺釘設計和發展的四個主要階段。另外有兩項新研制的產品也值得介紹。兩種均屬于特殊螺紋型式的螺釘。一種設計的是用于塑料和其他低強度材料；另一種用于建筑工業，用來連接水泥墻板，故亦稱之為墻板自攻螺釘。

連接器作為一種目前常用的數據通信設備，廣泛應用于電腦和電視上，由于常見 的連接器如D-SUB、DVI是由一公座和一母座構成，公座和母座的鐵殼對應位置設有孔，公 座的孔上連接有鉚釘，母座的孔上對應有固定用的螺釘。在公座和母座完成連接后，鎖緊螺 釘，使得公座和母座緊緊連接在一起。在電腦或電視機等設備上裝配時，鉚釘有固定的裝配 方向，鉚釘方向的固定性對于裝配非常重要。而現有的連接器上與鉚釘連接的鐵殼孔無防 轉裝置，鉚釘在裝配過程中無法定位，容易轉動錯位，如圖1所示，需撥正方向，給裝配造成 很大困擾，降低了生產效率。

所述卡簧升降收緊機構包括升降機構與收緊機構；所述升降機構包括升降氣缸與滾珠絲桿；所述升降氣缸的輸出軸與滾珠絲桿相連；滾珠絲桿帶動收緊機構實現上下移動；所述收緊機構包括收緊電機，收緊電機的輸出軸帶動套接在輸出軸上的小齒輪旋轉；小齒輪帶動與之嚙合的*一大齒輪轉動，*一大齒輪由帶動與之嚙合的*二大齒輪旋轉；所述*一大齒輪與*二大齒輪直徑相同；所述*一大齒輪與*二大齒輪的轉動軸下端均安裝轉動盤，每個轉動盤均固定安裝一根探針；兩個探針能夠同時分別插入卡簧的兩個孔，且隨著電機旋轉，卡簧能夠被收緊或者放松。
